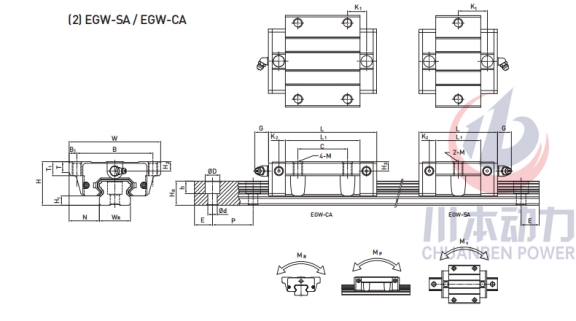

H1

4.5

mm

N

18.5

mm

滑塊尺寸

W

52

mm

B

41

mm

B1

5.5

mm

C

-

mm

L1

23.1

mm

L

40.1

mm

K1

14.8

mm

G

5.7

mm

M

M5

mm

T

5

mm

T1

7

mm

H2

5.5

mm

H3

6

mm

導軌尺寸

WR

15

mm

HR

12.5

mm

D

6

mm

h

4.5

mm

d

3.5

mm

P

60

mm

E

20

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M3*16

mm

基本動額定載荷

C

5.35

kN

基本靜額定載荷

C0

9.40

kN

容許靜力矩

MR

0.08

kN-m

MP

0.04

kN-m

MY

0.04

kN-m

重量

滑塊

0.12

kg

導軌

1.25

kg/m
