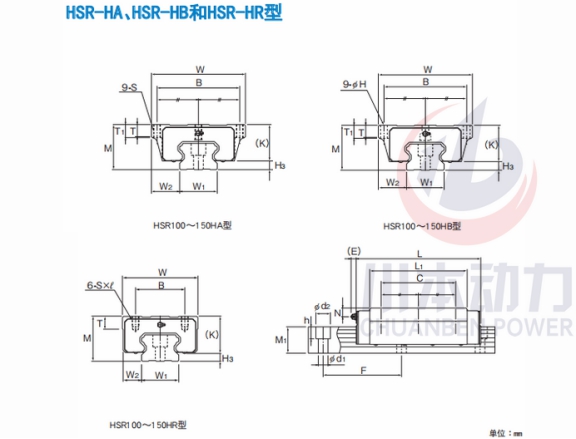

寬度W

350

mm

長度L

396

mm

LM滑塊尺寸

B

300

mm

C

230

mm

H

26

mm

S*l

-

mm

L1

314

mm

T

36

mm

T1

40

mm

K

123

mm

N

29

mm

E

16

mm

油嘴

B-PT1/4

mm

H3

H3

22

mm

LM導軌尺寸

寬度W1±0.05

144

mm

W2

103

mm

高度M1

85

mm

孔距F

250

mm

d1*d2*h

39*58*46

mm

長度*Max

3000

mm

基本動額定載荷

C

518

kN

基本靜額定載荷

C0

728

kN

靜態容許力矩

MA單滑塊

33.6

kN-m

MA雙滑塊

167

kN-m

MB單滑塊

33.6

kN-m

MB雙滑塊

167

kN-m

MC單滑塊

45.2

kN-m

重量

LM滑塊

62

kg

LM軌道

87

kg/m
